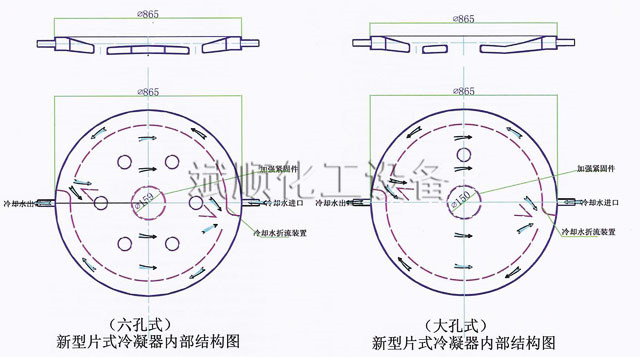

新型片式冷凝器

       （NW-1型）技术要求
       1、本产品选料、制造、检验和验收按HG2432规定进行。
       2、冷凝水夹套内部装配新型装置，提高冷凝效果。
       3、焊接按JB/T4735-197《钢制焊接常压容器》进行焊接。焊接表面应无气孔、裂纹、咬边、夹渣等缺陷及焊部表面均匀、平滑、无毛刺、焊磂等。
       4、制造完毕应进行750 ℃—800 ℃回火处理，使其去除焊接引力。
       5、容器盖与容器底的夹层及单片夹层水压试验压力为0.35 Mpa。组装后必须再做容器内部的整体水压试验，本容器称压力为常压，做0.1Mpa水压试验；片间密封圈处应无泄漏。
       6、容器所有搪玻璃都须做20000伏磁层检测。
       7、 双头螺柱、螺帽紧固时须按对角依次均匀拧紧，不准歪斜，严防松紧不一造成密封不良或损坏搪玻璃层。

序号	图号及标准	名称	数量	材料	尺寸	备注
13	NW-1-10	吊耳	2	Q235B
12	NW-1-10	塔节夹头	44	Q235B	20
11	GB93-87	弹垫	44	Q235碳素结构钢	Φ20
10	GB95-85	平垫	44	Q235B	Φ20
9	GB41-86	螺帽	44	Q235B	M20
8	NW-1-08	丝杆	22	Q345	M20
7	NW-1-07	底脚	3	Q235B
6	NW-1-06	底盖	1	Q235B
5	NW-1-05	特制橡胶弯管	10	Q235B	Φ38*Φ48
4	NW-1-04	新型大孔单片	4	Q235B
3	NW-1-03	新型六空单片	5	Q235B
2	NW-1-02	特制密封垫	10	F4石棉不锈钢
1	NW-1-01	顶盖	1	Q235B
