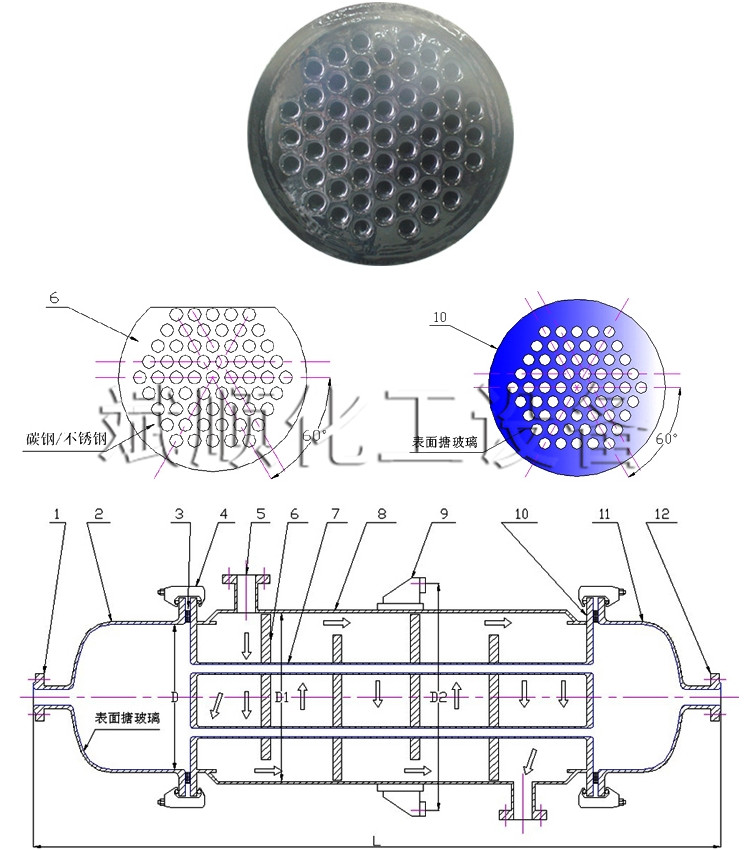

    搪玻璃列管式冷凝器




    （1）、（12） 　物料进出口 （2）、（11） 　封头 （3） 　垫圈
    （4） 　卡子 （5） 　冷却/加温液进出口 （6） 　折流板
    （7） 　换热管 （8） 　罐体 （9） 　耳座（支座）
    （10） 　管板

    搪玻璃列管式换热器面积数据表
    换热面积 m² D 换热管Pipe 换热器Exchanger
    L1 数量
    Quantity    		 规格
    Specification    		 D1 D2 L
    5 Ф400 1500 19 Ф38x4 Ф500 Ф610 2100
    8 Ф500 1500 37 Ф38x4 Ф600 Ф712 2150
    10 Ф400 3000 19 Ф38x4 Ф500 Ф610 3600
    Ф600 1500 55 Ф38x4 Ф700 Ф832 2200
    15 Ф500 3000 37 Ф38x4 Ф600 Ф712 3650
    Ф700 1500 83 Ф38x4 Ф800 Ф947 2300
    20 Ф600 3000 55 Ф38x4 Ф700 Ф832 3700
    Ф800 1500 109 Ф38x4 Ф900 Ф1055 2350
    25 Ф900 1500 139 Ф38x4 Ф1000 Ф1148 2400
    30 Ф700 3000 83 Ф38x4 Ф800 Ф947 3800
    Ф1000 1500 163 Ф38x4 Ф1100 Ф1260 2500
    40 Ф800 3000 109 Ф38x4 Ф900 Ф1055 3850
    50 Ф900 3000 139 Ф38x4 Ф1000 Ф1148 3900
    60 Ф1000 3000 163 Ф38x4 Ф1100 Ф1260 4000
    技术条件
    Design Conditions    		 设计压力
    Design
    pressure    		 设计温度
    Design
    temperature    		 允许温差Permissible
    remperature differemce    		 换热系数Heat-transfer coefficient
    壳壁Shell side 0.6MPa 250℃ 100℃ 380～450W/m²·K
    管壁Tube side 0.4MPa 250℃

           在化学、医药工业的生产线中，有冷却、凝结、加热、沸腾等热交换过程。这些须根据液体种类、操作条件等情况，选择适宜的设备，使机器构造的质料，符合生产工作的需要。
           不锈钢列式热交换器具有高耐腐蚀、高热效率、冷却效果好、小巧合适等等优良性能。
           特点：
           ☆ 高耐蚀性
           ☆ 优良的不粘附性能，易清洗
           ☆ 容积小，占地少
               与其它搪玻璃热交换器比较，每单位热交换面积，以这种热交换器所占地盘少，这样就可使整个生产设备的小巧经济。
